产品型号	反向重复峰值电压 VRRM(kV)	正向平均电流 IF(AV)(mA)	正向不重复浪涌电流 IFSM(A)	正向峰值电压IF=IF(AV) VFM(V)	反向直流电流 VR=VRRM IR(μA) Toil=100℃ Ta=25℃		反向恢复时间 trr(nS）	最高结温 Tj(℃)
2CL2F	8	100	20	10.0	2.0	10	-	120℃
2CL2G	10	100	20	12.0	2.0	10	-	120℃
2CL2H	12	100	20	13.0	2.0	10	-	120℃
2CL2J	15	100	20	16.0	2.0	10	-	120℃
2CL2FD	4	200	10	13.0	2.0	15	100	120℃
2CL2FE	6	200	10	18.0	2.0	15	100	120℃
2CL2FF	8	60	10	16.0	2.0	15	150	120℃
2CL2FG	10	60	10	18.0	2.0	15	150	120℃
2CL2FH	12	60	10	20.0	2.0	15	150	120℃
2CL2FJ	15	60	10	24.0	2.0	15	150	120℃
2CL2FK	10	100	10	22.0	2.0	15	100	120℃
2CL2FL	15	100	10	26.0	2.0	15	100	120℃
2CL2FM	20	100	10	35.0	2.0	15	100	120℃
2CL2FP	30	100	10	45.0	2.0	15	100	120℃
2CL2FR	35	100	10	50.0	2.0	15	100	120℃
2CL4(2CL69)	4	5.0	0.5	18.0	2.0	5.0	100	120℃
2CL6(2CL70)	6	5.0	0.5	20.0	2.0	5.0	100	120℃
2CL8(2CL71)	8	5.0	0.5	25.0	2.0	5.0	100	120℃
2CL10(2CL72)	10	5.0	0.5	30.0	2.0	5.0	100	120℃
2CL12(2CL73)	12	5.0	0.5	35.0	2.0	5.0	100	120℃
2CL14(2CL74)	14	5.0	0.5	40.0	2.0	5.0	100	120℃
2CL16(2CL75)	16	5.0	0.5	43.0	2.0	5.0	100	120℃
2CL18(2CL76)	18	5.0	0.5	45.0	2.0	5.0	100	120℃
2CL20(2CL77)	20	5.0	0.5	45.0	2.0	5.0	100	120℃
2CL25(2CL79)	25	5.0	0.5	50.0	2.0	5.0	100	120℃
2CL30(2CL82)	30	5.0	0.5	55.0	2.0	5.0	100	120℃
AS28-09G	9	280	30	12	5.0	20.0	-	120℃
AS28-10G	10	280	30	12	5.0	20.0	-	120℃
AS30-25J	25	300	50	25	5.0	20.0	-	120℃
AS30-30J	30	300	50	30	5.0	20.0	-	120℃
AS35-09J	9	350	30	10	5.0	20.0	-	120℃
AS35-12G	12	350	30	14	5.0	20.0	-	120℃
AS35-12J	12	350	30	12	5.0	20.0	-	120℃
AS40-12G	12	400	30	14	5.0	20.0	-	120℃
AS40-16J	16	400	50	16	5.0	20.0	-	120℃
AS40-20J	20	400	50	20	5.0	20.0	-	120℃
AS50-15J	15	500	50	20	5.0	20.0	-	120℃
AS60-08J	8	600	50	12	5.0	20.0	-	120℃
AS60-10J	10	600	50	15	5.0	20.0	-	120℃
AS60-12J	12	600	50	18	5.0	20.0	-	120℃
AS75-16K	16	750	50	20	5.0	20.0	-	120℃
AF02-03A	3	20	3	11	2.0	10.0	100	120℃
AF02-04A	4	20	3	12	2.0	10.0	100	120℃
AF02-05A	5	20	3	13	2.0	10.0	100	120℃
AF02-02B	2	20	3	10	2.0	10.0	100	120℃
AF02-03B	3	20	3	11	2.0	10.0	100	120℃
AF02-04B	4	20	3	12	2.0	10.0	100	120℃
AF02-05B	5	20	3	13	2.0	10.0	100	120℃
AF02-10B	10	20	3	30	2.0	10.0	100	120℃
AF02-20G	20	20	3	45	2.0	10.0	100	120℃
AF02-20F	20	20	3	45	2.0	10.0	100	120℃
AF03-08D	8	30	5	22	2.0	10.0	100	120℃
AF03-10E	10	30	5	25	2.0	10.0	100	120℃
AF03-12E	12	30	5	28	2.0	10.0	100	120℃
AF03-15F	15	30	5	30	2.0	10.0	100	120℃
AF03-18F	18	30	5	35	2.0	10.0	100	120℃
AF03-20F	20	30	5	38	2.0	10.0	100	120℃
AF03-25F	25	30	5	40	2.0	10.0	100	120℃
AF03-30F	30	30	5	45	2.0	10.0	100	120℃
AF03-20G	20	30	5	35	2.0	10.0	100	120℃
AF03-25G	25	30	5	38	2.0	10.0	100	120℃
AF03-30G	30	30	5	45	2.0	10.0	100	120℃
AF03-40G	40	30	5	50	2.0	10.0	100	120℃
AF05-04C	4	50	3	15	2.0	10.0	100	120℃
AF10-10G	10	100	10	25	5.0	20.0	100	120℃
AF10-10H	10	100	10	25	5.0	20.0	100	120℃
AF20-09G	9	200	10	20	5.0	20.0	120	120℃
PF12-20G	20	120	50	40	5.0	20.0	100	120℃
PF12-20J	20	120	50	40	5.0	20.0	100	120℃
PF20-15J	15	200	50	38	5.0	20.0	100	120℃
PF20-20G	20	200	50	40	5.0	20.0	100	120℃
PF25-12J	12	250	50	32	5.0	20.0	100	120℃
PF25-15G	15	250	50	40	5.0	20.0	100	120℃
PF30-10J	10	300	50	30	5.0	20.0	100	120℃
PF30-12G	12	300	50	32	5.0	20.0	100	120℃
PF35-10G	10	350	50	30	5.0	20.0	100	120℃
PF40-08G	8	400	50	20	5.0	20.0	100	120℃
PF40-08J	8	400	50	25	5.0	20.0	100	120℃
PF40-09K	9	400	50	28	5.0	20.0	100	120℃
PF40-15J	15	400	50	32	5.0	20.0	100	120℃
PF45-08G	8	450	50	20	5.0	20.0	100	120℃
PF45-12J	12	450	50	22	5.0	20.0	100	120℃
PF50-08J	8	500	50	16	5.0	20.0	100	120℃
PF50-10H	10	500	50	25	5.0	20.0	100	120℃
PF50-10J	10	500	50	25	5.0	20.0	100	120℃
PF80-05H	5	800	50	8	5.0	20.0	150	120℃
PF100-03H	3	1000	50	5	5.0	20.0	150	120℃
PF150-02K	2	1500	100	4	5.0	20.0	350	120℃
PF150-03K	3	1500	100	5	5.0	20.0	350	120℃
PF150-04K	4	1500	100	6	5.0	20.0	350	120℃
PF250-01K	1	2500	100	2	5.0	20.0	350	120℃
PH20-15J	15	200	50	38	5.0	20.0	80	120℃
PH20-20G	20	200	50	40	5.0	20.0	80	120℃
PH25-15G	15	250	50	35	5.0	20.0	80	120℃

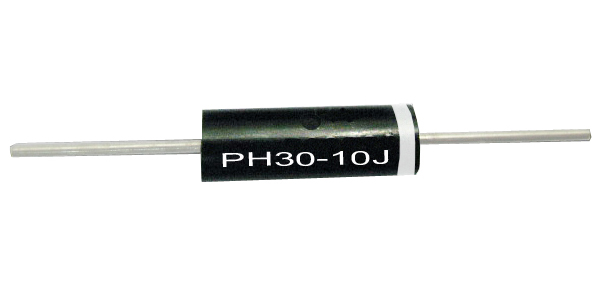

PH30-10J	10	300	50	26	5.0	20.0	80	120℃
PH30-12G	12	300	50	30	5.0	20.0	80	120℃
PH35-10G	10	350	50	25	5.0	20.0	80	120℃
PH40-08G	8	400	50	20	5.0	20.0	80	120℃
PH50-08H	8	500	50	20	5.0	20.0	50	120℃
PH50-15G	15	500	50	38	5.0	20.0	50	120℃

	Ф1	L1	Ф2	L2 min
A	2.0	3.0	0.5	25
B	2.0	4.8	0.5	25
C	2.5	6.5	0.5	25
D	3.0	8.0	0.6	25
E	3.0	10.0	0.6	25
F	3.0	12.0	0.6	25
G	4.2	15.0	0.78	23
H	5.0	9.0	1.28	23
J	7.0	21.0	1.18	20
K	7.8	9.6	1.28	25
