线路板型高压组件 | |||
主要用于原油脱水电源、静电除尘电源等电子设备中作高压整流作用。 |
线路板型产品规格参数
产品 型号 |
反向重复 峰值电压 VRRM(kV) |
正向 平均电流 IF(AV)(A) |
正向 峰值电压 IF=IF(AV) VFM(V) |
反向直流电流 VR=VRRM IR(μA) |
正向不重复浪涌电流 IFSM(A) |
|
Ta=25℃ | Toil=100℃ | |||||
2CL150KV/0.1A | 150 | 0.1 | 180 | 5 | 50 | 3 |
2CL240KC/0.1A | 240 | 0.1 | 288 | 5 | 50 | 3 |
2*2CL100KV/0.1A | 2*200 | 0.1 | 2*120 | 5 | 50 | 3 |
2CL180KV/2A | 180 | 2 | 216 | 10 | 100 | 60 |
2CL200KV/2A | 200 | 2 | 240 | 10 | 100 | 60 |
2CL220KV/2A | 220 | 2 | 268 | 10 | 100 | 60 |
2CL250KV/2A | 250 | 2 | 300 | 10 | 100 | 60 |
2CL300KV/2A | 300 | 2 | 360 | 10 | 100 | 60 |
半桥型产品规格参数
1A系列 | 2A系列 | 3A系列 |

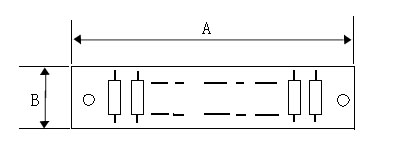

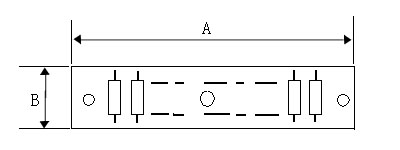

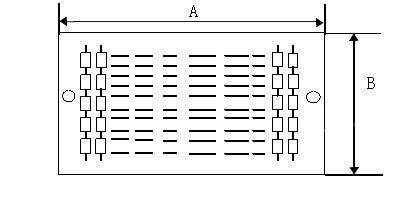

线路板型外形尺寸:(单位:mm)
示意图 | 型号 | A |
B |
2CL150KV/0.1A | 112 | 25.5 | |
2CL240KV/0.1A | 156 | 25.5 | |
2*2CL100KV/0.1A | 165 | 25.5 | |
2CL180KV/2A | 304 | 84 | |
2CL200KV/2A | 304 | 84 | |
2CL220KV/2A | 304 | 84 | |
2CL250KV/2A | 304 | 84 | |
2CL300KV/2A | 304 | 84 |
另外可根据用户要求提供各种规格的高压硅堆、整流半桥、整流桥。
